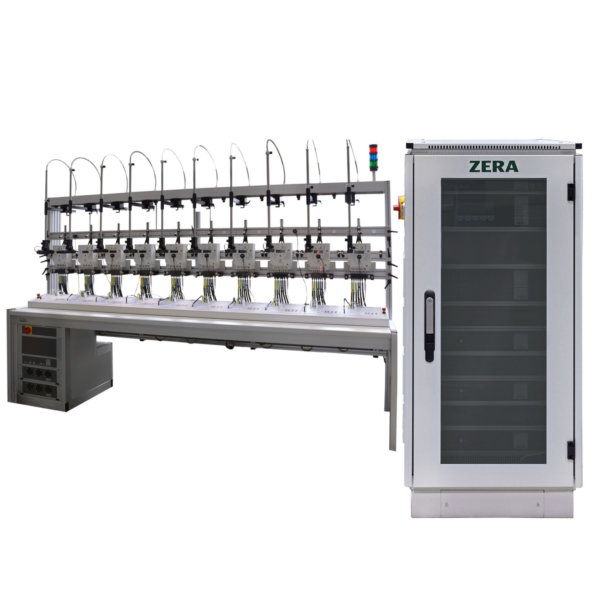

Standard-Zählerprüfsystem zur Prüfung der Metrologie und Kommunikation in der höchsten Ausbaustufe
Dieses vordefinierte, standardisierte Zählerprüfsystem ist für die metrologische Prüfung sowie für die höchste Ausbaustufe der Kommunikationsprüfung des Zählers geeignet. Durch das digitale Messsystem der STM6000-Serie mit einer Vielzahl an Modulen und Schnittstellen ist die maximale Prüfung der Datenkommunikation des Smart Meters möglich. Folgende Komponenten sind definiert bzw. stehen zur Auswahl:
Anzahl der Messplätze
- 10 oder 20 Messplätze (= 1 oder 2 Prüftische)
Mechanischer Teil
- TK325, Tastkopf Tastkopfaufhängung – Standard
- TK2020-02, Infrarot-Tastkopf
- Schnellanschlussadapter 60 A
- Set Zähleraufhängung und Anschluss über freie Verdrahtung
Messsystem
- STM6000, digitales Messsystem mit CR2020, Basisschnittstelle
- STM6110, Prüfspannungs-Schaltmodul
- STM6200, Kommunikationsmodul CL0
- STM6211, Kommunikationsmodul M-Bus
- STM6230, Kommunikationsmodul RS485
- STM6240, Kommunikationsmodul RS232
- STM6291, Kommunikationsmodul für TK2020-02
- STM6310, Transmittermodul, metrologischer Ausgang: Transmitter 8x
- STM6410, Receivermodul, Impulseingang: Receiver 8x
Kalibrierung
- Werkskalibrierung , 50 Hz oder 60 Hz
- DAkkS-Kalibrierung , 50 Hz oder 60 Hz (optional)
Sonstige Komponenten
- EPZ303, Prüfzähler
- FG301, Frequenzgenerator
- VI222, Stromverstärker 3x
- VU221, Spannungsverstärker
- ICT123, isolierender Stromwandler
- PC inkl. WinSAM-Prüfsoftware und 24″ Monitor
- DLMS-Lizenz (optional)
- Testfälle nach FNN-Lizenz (optional)
- DTS100 Mobilcomputer und Scanner (optional)
- Sicherheitspaket (optional) inkl. Watchdog und Lichtschranke
Lieferinformationen
Die Lieferung innerhalb Deutschlands und in naheliegende europäische Länder erfolgt über Direktfahrt, verpackt auf Paletten.
Folgende Informationen gelten für Seefracht:
10-Platz-Anlage
1 Holzkiste, 120 x 80 x 153 cm, 225 kg
1 Holzkiste, 334 x 100 x 197 cm, 920 kg
20-Platz-Anlage
1 Holzkiste, 120 x 80 x 153 cm, 225 kg
1 Holzkiste, 334 x 100 x 197 cm, 920 kg
1 Holzkiste, 334 x 100 x 197 cm, 770 kg
